تركيب الجيوجريد في جدار استنادي رأسي من التربة المسلحة (MSE) باستخدام حواجز جيرسي ضمن مشروع مترو الرياض

تركيب الجيوجريد في جدار استنادي رأسي ضمن مشروع مترو الرياض

تتطلب مشاريع النقل الكبرى حلولًا متقدمة في الهندسة الجيوتقنية لضمان الاستقرار طويل الأمد والاستفادة المثلى من المساحات المتاحة، خاصة في المناطق الحضرية ذات الكثافة العالية.

يستعرض هذا المشروع تنفيذ أعمال تركيب الجيوجريد ضمن مشروع مترو الرياض في المملكة العربية السعودية، حيث تعاونت MEGS مع STRATA Geosystems لإنشاء جدار استنادي رأسي من التربة المسلحة (Mechanically Stabilized Earth – MSE) بهدف توفير طرق وصول آمنة إلى محطات المترو خلال مرحلة التنفيذ.

ويبرز هذا المشروع الدور الذي تؤديه أنظمة الجيوجريد الحديثة في إنشاء الجدران الاستنادية المسلحة التي تجمع بين الكفاءة الإنشائية، والجدوى الاقتصادية، والاستدامة. كما وفر النظام القدرة على دعم الرافعات ومعدات الإنشاء الثقيلة بأمان طوال فترة تنفيذ المشروع.

تفاصيل المشروع

الموقع: الرياض، المملكة العربية السعودية

العميل: الهيئة العليا لتطوير مدينة الرياض (Riyadh Development Authority)

التطبيق: جدار استنادي رأسي من التربة المسلحة (MSE)

المنتج المستخدم: StrataGrid™

ضمن أعمال مشروع مترو الرياض، كان من الضروري إنشاء جدران استنادية توفر طرق وصول مستقرة وآمنة إلى محطات المترو، مع تقليل المساحات المطلوبة للتنفيذ داخل المناطق الحضرية المزدحمة.

ولتحقيق ذلك، عملت MEGS بالتعاون مع STRATA Geosystems على تقديم الدعم الهندسي وتوفير حلول متقدمة تعتمد على الجيوجريد. وأسهم هذا التعاون في تنفيذ جدار استنادي موثوق مع الالتزام بالجدول الزمني الصارم للمشروع.

التحديات الهندسية

The Riyadh Metro Project is one of Saudi Arabia’s largest transportation developments. Consequently, it required advanced ground يُعد مشروع مترو الرياض أحد أكبر مشاريع النقل في المملكة العربية السعودية، الأمر الذي تطلب تطبيق حلول متقدمة في الهندسة الجيوتقنية وتحسين التربة لدعم المنشآت الإنشائية.

وكانت طرق الوصول إلى المحطات تحتاج إلى جدران استنادية مسلحة رأسية تحقق استقرار التربة مع تقليل المساحة المستغلة داخل موقع المشروع.

وشملت أبرز التحديات الهندسية ما يلي:

• إنشاء جدران استنادية مسلحة رأسية من التربة المسلحة (MSE).
• محدودية المساحات المتاحة للتنفيذ داخل المناطق الحضرية.
• الحاجة إلى تنفيذ سريع وفعال.
• ضرورة استخدام نظام تسليح يتمتع بالمتانة ويضمن أداءً موثوقًا للبنية التحتية طوال فترة الخدمة المطلوبة (3 سنوات).

ولذلك، استلزم المشروع تصميم نظام هندسي متكامل يعتمد على تركيب الجيوجريد وفق أسس هندسية دقيقة، مع إجراء تحليلات شاملة للتحقق من الاستقرار الداخلي والخارجي للجدار الاستنادي.

تركيب الجيوجريد في الجدران الاستنادية المسلحة (MSE)

اعتمد المشروع على استخدام StrataGrid™ لتسليح التربة داخل الجدران الاستنادية المسلحة (MSE)، حيث يوفر هذا النظام الجيوسنثتي عالي الأداء مقاومة شد تسهم في تحسين استقرار التربة وتعزيز قدرة الجدار على تحمل الأحمال.

وعند تنفيذ تركيب الجيوجريد وفق المتطلبات الهندسية، تتصرف التربة المسلحة كوحدة إنشائية متكاملة، مما يمكنها من مقاومة ضغط التربة الجانبي ودعم إنشاء الجدران الاستنادية الرأسية بكفاءة.

آلية عمل نظام تركيب الجيوجريد

تكوّن نظام الجدار الاستنادي من العناصر التالية:

• طبقات من شبك الجيوجريد تم تركيبها داخل طبقات التربة المدموكة.
• مناطق من التربة المسلحة تعمل ككتلة إنشائية مركبة.
• جدار استنادي رأسي ملائم لمشاريع البنية التحتية في المناطق الحضرية.
• دمك محكوم للتربة لضمان توزيع الأحمال بصورة مثالية.

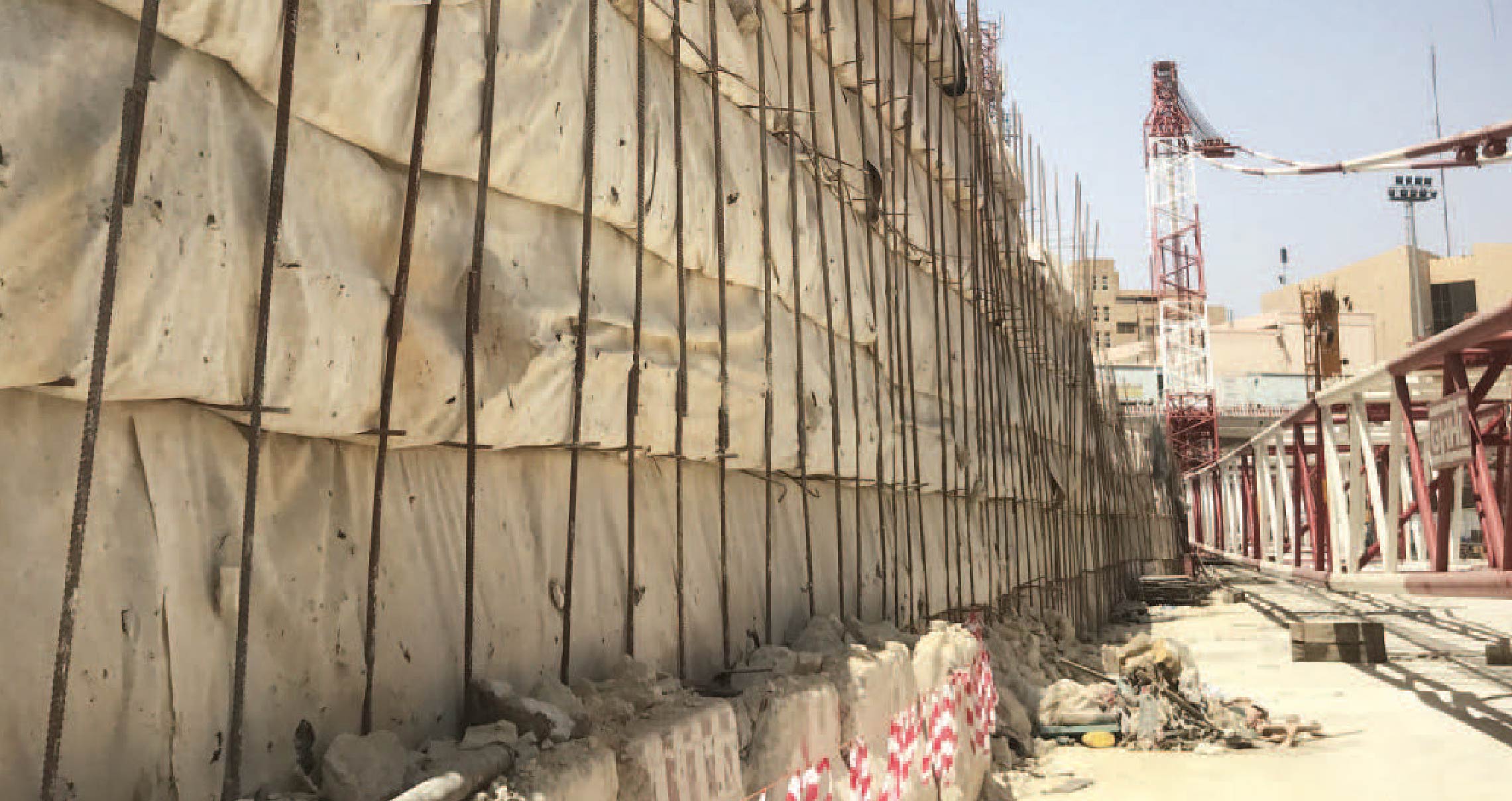

• استخدام حواجز Jersey Barriers كقالب دائم (Lost Formwork) لواجهة الجدار.

وعند تعرض الجدار للأحمال الناتجة عن حركة المرور أو معدات الإنشاء، تداخل الجيوجريد مع التربة المحيطة، مما أدى إلى توليد قوى الاحتكاك والتشابك بين التربة ومواد التعزيز.

ونتيجة لذلك، تشكلت كتلة متماسكة من التربة المسلحة قادرة على مقاومة ضغط التربة الجانبي وتحمل الأحمال الإضافية الناتجة عن المعدات والإنشاءات.

التحقق من الاستقرار الداخلي والخارجي

جرى تحقيق الاستقرار الداخلي للجدار من خلال اختيار مواصفات نظام التعزيز بعناية، بما يشمل:

• المسافات المناسبة بين طبقات الجيوجريد.
• مقاومة الشد المطلوبة.
• مقاومة اقتلاع عناصر التعزيز من التربة.

وفي المقابل، تم التحقق من الاستقرار الخارجي للجدار عبر إجراء التحليلات الهندسية الخاصة بـ:

• مقاومة الانزلاق.
• مقاومة الانقلاب.
• التحقق من قدرة تحمل التربة.
• تقييم الاستقرار العام للمنشأ.

وأثبتت هذه التحليلات قدرة نظام تركيب الجيوجريد على توفير الأداء المطلوب، مع الحفاظ على استقرار الجدران الاستنادية المسلحة تحت ظروف التشغيل والأحمال التصميمية.

منهجية إنشاء مستدامة

من أبرز مزايا النظام المستخدم في هذا المشروع إمكانية الاستفادة من مواد الردم المتوفرة محليًا داخل كتلة التربة المسلحة، إلى جانب إعادة استخدام حواجز Jersey Barriers كواجهة للجدار الاستنادي.

وقد وفر هذا النهج مجموعة من الفوائد المهمة، من أبرزها:

• خفض تكاليف نقل المواد.
• تقليل الأثر البيئي للمشروع.
• الحد من البصمة الكربونية لأعمال التنفيذ.
• تسريع وتيرة الإنشاء.

وبفضل الجمع بين المواد المحلية وتقنيات تركيب الجيوجريد، نجح المشروع في تحقيق كفاءة إنشائية عالية مع دعم أهداف الاستدامة البيئية.

فوائد استخدام الجيوجريد في مشاريع البنية التحتية للمترو

ساهم استخدام أنظمة التسليح StrataGrid™ في توفير العديد من المزايا الهندسية التي عززت أداء الجدران الاستنادية المسلحة ضمن مشروع مترو الرياض.

وشملت أبرز هذه المزايا ما يلي:

• تحسين استقرار التربة بفضل تسليح الجدران الاستنادية باستخدام الجيوجريد.
• توزيع الأحمال بكفاءة داخل كتلة التربة المسلحة.
• إمكانية إنشاء الجدران الاستنادية الرأسية في المواقع ذات المساحات المحدودة داخل المدن.
• خفض تكاليف التنفيذ مقارنة بأنظمة الجدران الاستنادية التقليدية.
• تسريع أعمال الإنشاء والالتزام بالبرنامج الزمني للمشروع.
• سهولة إزالة المنشأ المؤقت وإعادة استخدام مكوناته دون توليد مخلفات إنشائية.

وبفضل هذه المزايا، أثبت تركيب الجيوجريد أنه حل هندسي عملي وفعال لتسليح الجدران الاستنادية المسلحة (MSE) في مشاريع البنية التحتية الكبرى.

خبرة MEGS في تركيب الجيوجريد

MEGS played an important role in supporting the Riyadh Metro Project by collaborating with Strata Geosystems to deliver أسهمت MEGS بدور رئيسي في دعم مشروع مترو الرياض من خلال تعاونها مع STRATA Geosystems لتقديم حلول متقدمة في الهندسة الجيوتقنية تناسب متطلبات المشروع.

وبصفتها الشريك الإقليمي لشركة STRATA في المملكة العربية السعودية والأردن، توفر MEGS خدمات متكاملة تشمل الدراسات الهندسية، وتوريد المنتجات، والإشراف على تركيب الجيوجريد وفق أعلى المعايير الفنية.

وتشمل مجالات خبرة الشركة ما يلي:

• تركيب الجيوجريد وتدعيم التربة.
• تصميم وتنفيذ الجدران الاستنادية المسلحة (MSE).
• تثبيت الردميات وتحسين استقرار ردميات الطرق.
• تنفيذ مشاريع هندسة الطرق ومشاريع البنية التحتية.
• حماية المنحدرات والسيطرة على انجراف التربة.

ومن خلال الجمع بين الخبرة الهندسية وتقنيات الجيوجريد المتطورة، تقدم MEGS حلولًا متكاملة لمعالجة تحديات المشاريع الإنشائية المعقدة بكفاءة وموثوقية.

أسهمت MEGS بدور رئيسي في دعم مشروع مترو الرياض من خلال تعاونها مع STRATA Geosystems لتقديم حلول متقدمة في الهندسة الجيوتقنية تناسب متطلبات المشروع.

وبصفتها الشريك الإقليمي لشركة STRATA في المملكة العربية السعودية والأردن، توفر MEGS خدمات متكاملة تشمل الدراسات الهندسية، وتوريد المنتجات، والإشراف على تركيب الجيوجريد وفق أعلى المعايير الفنية.

وتشمل مجالات خبرة الشركة ما يلي:

• تركيب الجيوجريد وتدعيم التربة.
• تصميم وتنفيذ الجدران الاستنادية المسلحة (MSE).
• تثبيت الردميات وتحسين استقرار ردميات الطرق.
• تنفيذ مشاريع هندسة الطرق ومشاريع البنية التحتية.
• حماية المنحدرات والسيطرة على انجراف التربة.

ومن خلال الجمع بين الخبرة الهندسية وتقنيات الجيوجريد المتطورة، تقدم MEGS حلولًا متكاملة لمعالجة تحديات المشاريع الإنشائية المعقدة بكفاءة وموثوقية.

الخاتمة

يُبرز مشروع مترو الرياض الدور المحوري الذي يؤديه تركيب الجيوجريد في إنشاء الجدران الاستنادية المسلحة (MSE) الخاصة بمشاريع النقل والبنية التحتية واسعة النطاق.

فقد أسهم التعاون بين MEGS وSTRATA Geosystems في تنفيذ نظام استنادي يجمع بين الكفاءة الاقتصادية والاعتمادية والاستدامة، مع تحقيق أعلى مستويات الأداء الإنشائي.

واعتمد نجاح المشروع على استخدام StrataGrid™، إلى جانب تطبيق أساليب تنفيذ مدروسة وإجراء تحليلات دقيقة للاستقرار الداخلي والخارجي، والاستفادة من المواد المحلية وتقنيات البناء الحديثة. ونتيجة لذلك، تحسن الأداء الإنشائي للجدار، وانخفضت تكاليف التنفيذ، وتراجع الأثر البيئي للمشروع.

ويؤكد هذا المشروع أن حلول الهندسة الجيوتقنية القائمة على الجيوجريد تمثل خيارًا فعالًا لإنشاء الجدران الاستنادية المسلحة، ودعم مشاريع البنية التحتية الحديثة، وتحقيق أداء طويل الأمد في مختلف الظروف التشغيلية.
