نظرة عامة على المشروع
تتطلب مشاريع الموانئ والخدمات اللوجستية الحديثة حلولًا متقدمة في الهندسة الجيوتقنية قادرة على تحمل الأحمال الثقيلة والتكيف مع ظروف التربة المتغيرة.
وفي مدينة العقبة بالأردن، قامت MEGS بتصميم وتنفيذ الجدران الاستنادية المسلحة باستخدام الجيوجريد لخدمة ساحة مخصصة للحاويات ضمن بيئة بحرية تتسم بتحديات جيولوجية خاصة، وذلك بالتعاون مع Strata Geosystems.
وأسفر هذا التعاون عن تنفيذ نظام متكامل من التربة المسلحة يوفر أداءً إنشائيًا عاليًا، ويحقق كفاءة اقتصادية، مع ضمان استقرار طويل الأمد يلبي متطلبات التشغيل المستمرة لساحات الحاويات.
تفاصيل المشروع
الموقع: العقبة – الأردن
الجهة المالكة: شركة تطوير العقبة (Aqaba Development Corporation)
التنفيذ: MEGS (التصميم، وتوريد المواد، والإشراف على التركيب)
نوع التطبيق: جدار استنادي من نوع الجدران الاستنادية المسلحة (MSE) بواجهة من البلوك الخرساني.
مواد التسليح المستخدمة: StrataGrid™ SGU 40 وStrataGrid™ SGU 120.
تولت MEGS تصميم نظام الجدران الاستنادية بما يضمن تحمل الأحمال الناتجة عن تشغيل ساحة الحاويات، بما في ذلك حركة المقطورات المحملة بالحاويات.
ونظرًا لتأثر الموقع بالبيئة البحرية، فقد تطلبت ظروف التربة تنفيذ حل هندسي قادر على الحفاظ على الاستقرار تحت الأحمال التشغيلية المستمرة.
منهجية MEGS في التصميم الهندسي
اعتمدت MEGS منهجية متكاملة في الهندسة الجيوتقنية بدأت بإجراء الدراسات الميدانية وتحليل خصائص التربة وسلوكها الإنشائي.
بعد ذلك، جرى إعداد تصميم الجدران الاستنادية المسلحة استنادًا إلى نظريات ضغط التربة الجانبي، مع مراعاة الأحمال الإضافية الناتجة عن حركة الحاويات والمركبات الثقيلة داخل الموقع.
مراحل التحليل الهندسي
شملت أعمال التصميم والتحليل ما يلي:
- دراسة خصائص طبقات التربة وقابليتها للانضغاط.
- حساب ضغوط التربة الجانبية وفق مبادئ الهندسة الجيوتقنية.
- تقييم الأحمال الإضافية الناتجة عن حركة المقطورات الثقيلة، والتي بلغت نحو 30 كيلو باسكال.
- التحقق من مقاومة الانزلاق والانقلاب وقدرة تحمل التربة.
- تصميم نظام تسليح الجدران الاستنادية باستخدام الجيوجريد والتحقق من الاستقرار الداخلي.
وبناءً على نتائج هذه الدراسات، اختارت MEGS نظامًا للتربة المسلحة يعتمد على شبك الجيوجريد Strata Grid™ لضمان تحقيق الاستقرار الإنشائي والأداء طويل الأمد.
تصميم الجدران الاستنادية المسلحة باستخدام الجيوجريد (MSE)
اعتمد التصميم النهائي على تنفيذ الجدران الاستنادية المسلحة (Mechanically Stabilized Earth – MSE)، حيث تعمل طبقات التربة المسلحة مع الجيوجريد كوحدة إنشائية متكاملة قادرة على مقاومة الأحمال والمحافظة على استقرار الجدار على المدى الطويل.
ويُعد هذا النظام من أكثر الحلول كفاءة في الهندسة الجيوتقنية، إذ يجمع بين كفاءة تسليح الجدران الاستنادية وسهولة التنفيذ، مع تحقيق أداء إنشائي موثوق في مشاريع البنية التحتية التي تتعرض لأحمال تشغيلية مرتفعة.
السلوك الإنشائي للنظام
صُمم نظام الجدران الاستنادية لتحقيق مجموعة من الأهداف الهندسية، شملت:
- تعزيز كتلة التربة لمقاومة ضغوط التربة الجانبية.
- تحسين توزيع الأحمال داخل التربة المسلحة عند تعرضها للأحمال الإضافية (Surcharge Loads).
- رفع مستوى الاستقرار العام للمنشأ.
- تقليل الحاجة إلى استخدام الجدران الاستنادية الخرسانية المسلحة التقليدية في التطبيقات المماثلة.
ولتحقيق هذه المتطلبات، استُخدمت منتجات Strata Grid™ SGU 40 وStrata Grid™ SGU 120، حيث جرى اختيارها وفق متطلبات مقاومة الشد وطول طبقات الجيوجريد اللازمة للوصول إلى الأداء الإنشائي المطلوب.
كما أتاح هذا النظام إمكانية استخدام مواد الردم المتوفرة في الموقع، الأمر الذي أسهم في خفض تكاليف التنفيذ وتقليل أعمال نقل المواد.
التنفيذ والتركيب بواسطة MEGS
حرصت MEGS على تنفيذ نظام الجدران الاستنادية المسلحة وفق إجراءات دقيقة للتركيب ومراقبة الجودة، بما يضمن مطابقة جميع مراحل التنفيذ للمتطلبات التصميمية.
منهجية التنفيذ
تضمنت أعمال التنفيذ الخطوات التالية:
- تركيب طبقات شبك الجيوجريد بالتتابع بين طبقات التربة المدموكة.
- استخدام مواد ردم حبيبية مختارة تتمتع بخصائص مناسبة من حيث الصرف والاحتكاك.

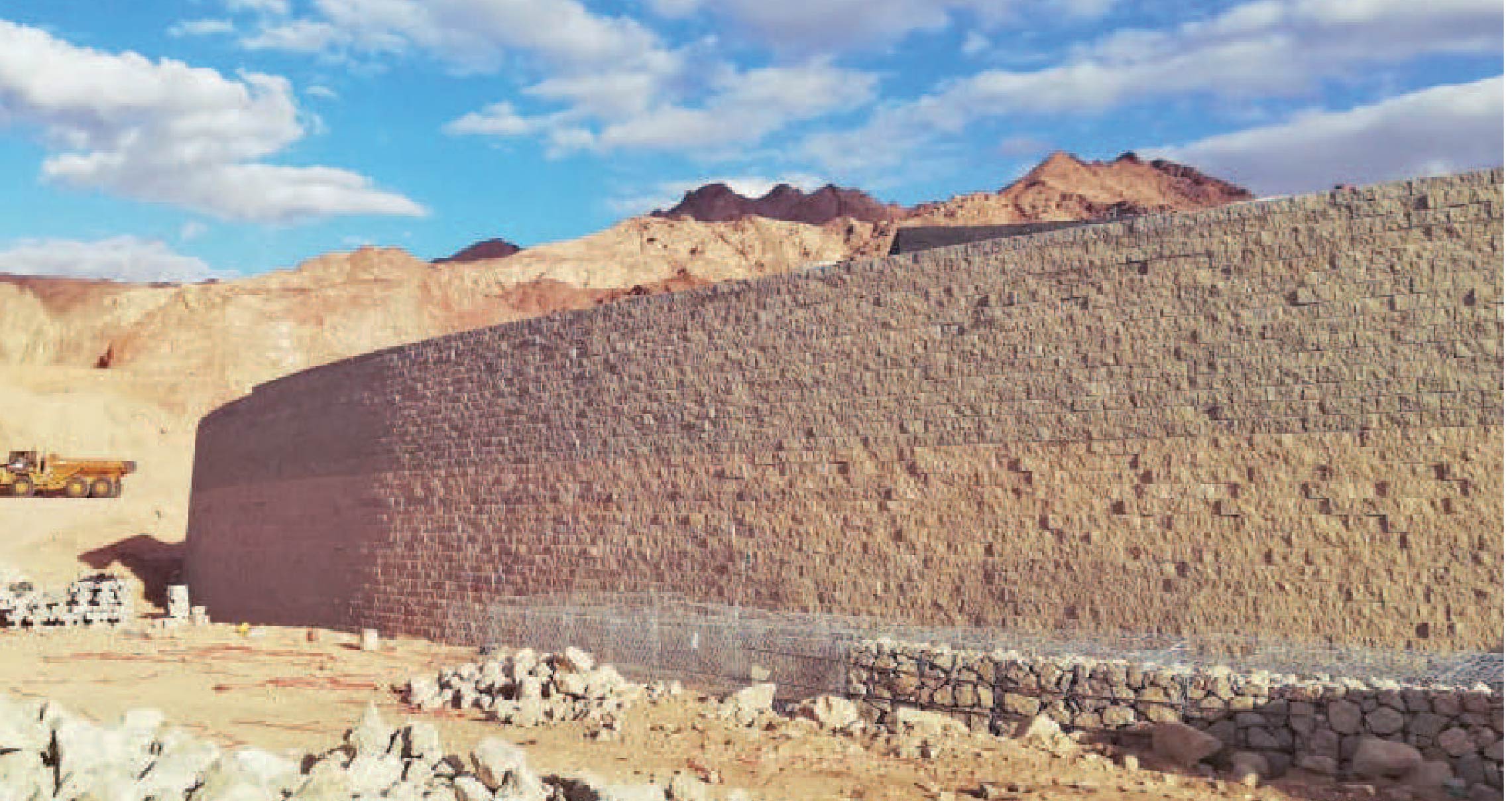

- تنفيذ واجهة الجدار باستخدام نظام البلوك الخرساني المجزأ الخاص بـ الجدران الاستنادية المسلحة (MSE).
- دمج نظام لحماية قاعدة الجدار باستخدام السلال الحجرية (Gabions) لتعزيز الاستقرار في الظروف البحرية.
وساهم النظام المعياري للبلوكات الخرسانية في تسريع عمليات التنفيذ، كما خفّض الحاجة إلى استخدام المعدات الثقيلة داخل موقع المشروع.
نظام حماية قاعدة الجدار
ولضمان المحافظة على أداء الجدران الاستنادية المسلحة على المدى الطويل، نفذت MEGS نظامًا إضافيًا لحماية قاعدة الجدار من التأثيرات البيئية والبحرية.
حماية قاعدة الجدار باستخدام السلال الحجرية (Gabions)
جرى تركيب ثلاث طبقات من السلال الحجرية (Gabions) لتحقيق الأهداف التالية:
- الحد من ظاهرة النحر والتعرية الناتجة عن البيئة البحرية وجريان المياه السطحية.
- تعزيز استقرار قاعدة الجدار ومقاومة الحركة الجانبية.
- تحسين كفاءة تصريف المياه والأداء الهيدروليكي للنظام.
وقد جمع هذا الحل بين تقنيات الجدران الاستنادية المسلحة باستخدام الجيوجريد وأنظمة الحماية المرنة بالسلال الحجرية، مما وفر نظامًا إنشائيًا متكاملاً يجمع بين الاستقرار والمتانة وكفاءة الصرف.
مزايا نظام الجدران الاستنادية باستخدام الجيوجريد
حقق نظام الجدران الاستنادية المسلحة باستخدام الجيوجريد في مشروع ساحة الحاويات بالعقبة مجموعة من المزايا الهندسية والتشغيلية التي جعلته مناسبًا للبيئة البحرية والأحمال التشغيلية العالية.
الأداء الإنشائي
ساهم النظام في تحقيق:
- مقاومة عالية لضغوط التربة الجانبية.
- أداء موثوق تحت أحمال إضافية بلغت حوالي 30 كيلو باسكال.
- تحسين الاستقرار العام لكتلة التربة المسلحة.
ومن خلال استخدام شبك الجيوجريد داخل طبقات التربة، أصبحت الأحمال موزعة بصورة أكثر كفاءة، مما عزز قدرة الجدار على المحافظة على استقراره أثناء التشغيل المستمر لساحة الحاويات.
كفاءة التنفيذ
وفر نظام الجدران الاستنادية المسلحة (MSE) العديد من المزايا مقارنة بالأنظمة الخرسانية التقليدية، ومن أبرزها:
- تقليل مدة التنفيذ مقارنة بالجدران الاستنادية الخرسانية الصلبة.
- تقليل الحاجة إلى استخدام المعدات الثقيلة.
- الاستفادة بكفاءة من مواد الردم الحبيبية المتوفرة محليًا.
كما ساهمت مرونة نظام التربة المسلحة وسهولة تركيب طبقات الجيوجريد في تحسين سرعة التنفيذ مع الحفاظ على المتطلبات الهندسية للمشروع.
تحسين التكلفة
ساعد تصميم نظام التعزيز باستخدام الجيوجريد على تحقيق كفاءة اقتصادية من خلال:
- تقليل تكاليف المواد والنقل.
- تقليل استخدام الخرسانة.
- تحسين تصميم نظام التسليح بما يتناسب مع الأحمال وظروف الموقع.
وبذلك وفر النظام حلاً متوازنًا يجمع بين الأداء الإنشائي العالي والتحكم في تكاليف المشروع.
المتانة والتكيف مع الظروف البيئية
تم تصميم النظام ليعمل بكفاءة ضمن البيئة البحرية في العقبة، حيث يوفر:
- أداءً طويل الأمد في الظروف البحرية.
- تصريفًا فعالًا للمياه وتقليل تراكم الضغوط الهيدروستاتيكية.
- مقاومة محسنة للتعرية بفضل نظام حماية قاعدة الجدار باستخدام السلال الحجرية.
وقد ساعد التكامل بين الجيوجريد وأنظمة الصرف والحماية على تحقيق نظام استنادي قادر على تحمل الظروف التشغيلية والبيئية المختلفة.
القيمة الهندسية التي قدمتها MEGS
يبرز هذا المشروع دور MEGS كمزود لحلول الهندسة الجيوتقنية المتكاملة، وليس كمورد للمواد فقط.
فقد قدمت MEGS مجموعة من الخدمات الهندسية التي شملت:
- تصميم جيوتقني يعتمد على مبادئ ميكانيكا التربة.
- اختيار نظام الجيوجريد الأمثل للتسليح.
- تطوير منهجية التنفيذ المناسبة للمشروع.
- الدعم الفني في الموقع ومراقبة الجودة.
ونتيجة لذلك، تم تنفيذ نظام جدران استنادية مسلحة يجمع بين التصميم الهندسي الدقيق والتطبيق العملي الفعال في الموقع.
الخاتمة
يُظهر مشروع ساحة الحاويات في العقبة كيفية توظيف الجدران الاستنادية المسلحة باستخدام الجيوجريد لتوفير حل هندسي عالي الأداء يتناسب مع ظروف التربة البحرية والأحمال التشغيلية الثقيلة.
ومن خلال تطبيق مبادئ الهندسة الجيوتقنية، وتصميم نظام التربة المسلحة، والتحكم الدقيق في عمليات التنفيذ، قدمت MEGS نظام جدران استنادية (MSE) يتميز بالاستقرار طويل الأمد والكفاءة الاقتصادية والاعتمادية التشغيلية.
كما يؤكد المشروع أهمية استخدام تقنيات الجيوجريد وشبك الجيوجريد في مشاريع البنية التحتية الحديثة، حيث توفر حلولًا فعالة لإنشاء منشآت مستقرة وقابلة للتكيف مع الظروف المختلفة، مع تحقيق أداء مستدام طوال العمر التشغيلي للمشروع.
